説明 |
|
|

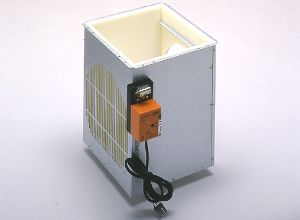

集熱空気の取り入れ口と室内リターン口を切り替えるためのダンパー付き箱型状の装置です。 |
|
仕様 |
||
|
形名 |
ダンパー付リターン口 |
|
|
接続ダクト |
内径200mm(外径250mm) |
|
|
外装箱 |
ガルバリウム鋼板 1.0mm |
|
|
保温材 |
発泡系断熱材 25mm |
|
|
寸法 |
W260×L260×H330 |
|
|
重量 |
4.4kg |
|
|
使用条件 周囲温度 |
-10～50℃ |
|
|
使用条件 内部温度 |
-10～80℃ |
|
|
使用条件 相対湿度 |
85%以下、ただし結露の無いこと |
|
|
使用条件 設置場所 |
屋内 |
|
|
種類 |
コンデンサ誘導電動機 |
|
|
定格電圧 |
AC 100V |
|
|
定格周波数 |
50/60Hz |
|
|
最大消費電力 |
[50/60Hz] |
|
|
ダンパーモーター 型式 |
LMC100-C8-3 |
|
|
ダンパーモーター 定格電圧 |
AC 100V |
|
|
ダンパーモーター 定格周波数 |
50/60Hz |
|
|
ダンパーモーター 消費電力 |
2W |
|
|
ダンパーモーター トルク |
5Nm |
|
|
ダンパーモーター シャフト |
8mm角 |

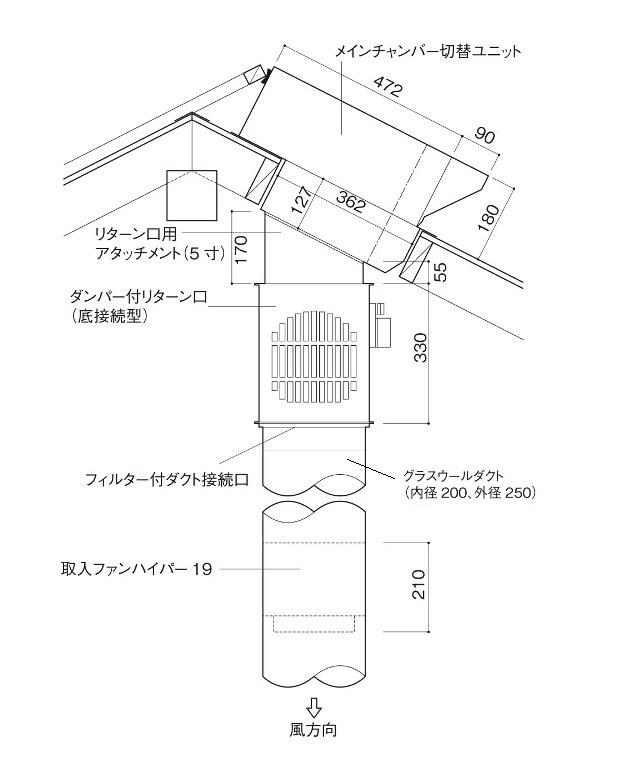

寸法図 |
 |
